在免疫层析快速检测技术中，每一张看似简单的试纸条背后，都蕴含着精密的材料科学与工艺设计。作为样本传导与标记物释放的关键载体，玻璃纤维素膜（玻纤）的性能优劣直接决定了检测结果的准确性与稳定性。本文将系统阐述玻纤在免疫层析中的作用机理及其处理工艺，为体外诊断试剂研发与生产人员提供技术参考。

一、玻纤在免疫层析系统中的功能定位

玻璃纤维素膜以其独特的物理化学性质，在侧向免疫层析系统中承担着多重关键职能：

1. 样本传导载体：利用玻纤发达的三维网状结构和高孔隙率，为液体样本提供稳定的层析通道，确保样本以可控速率向硝酸纤维素膜方向迁移。

2. 标记物储运平台：作为胶体金或荧光标记物的固相载体，需要在干燥状态下保持标记物活性，并在接触样本瞬间实现快速、均一的释放。

3. 样本前处理介质：对于全血样本，玻纤可通过物理截留作用分离血细胞，减少杂质对检测线的干扰。

二、玻纤的预处理工艺体系

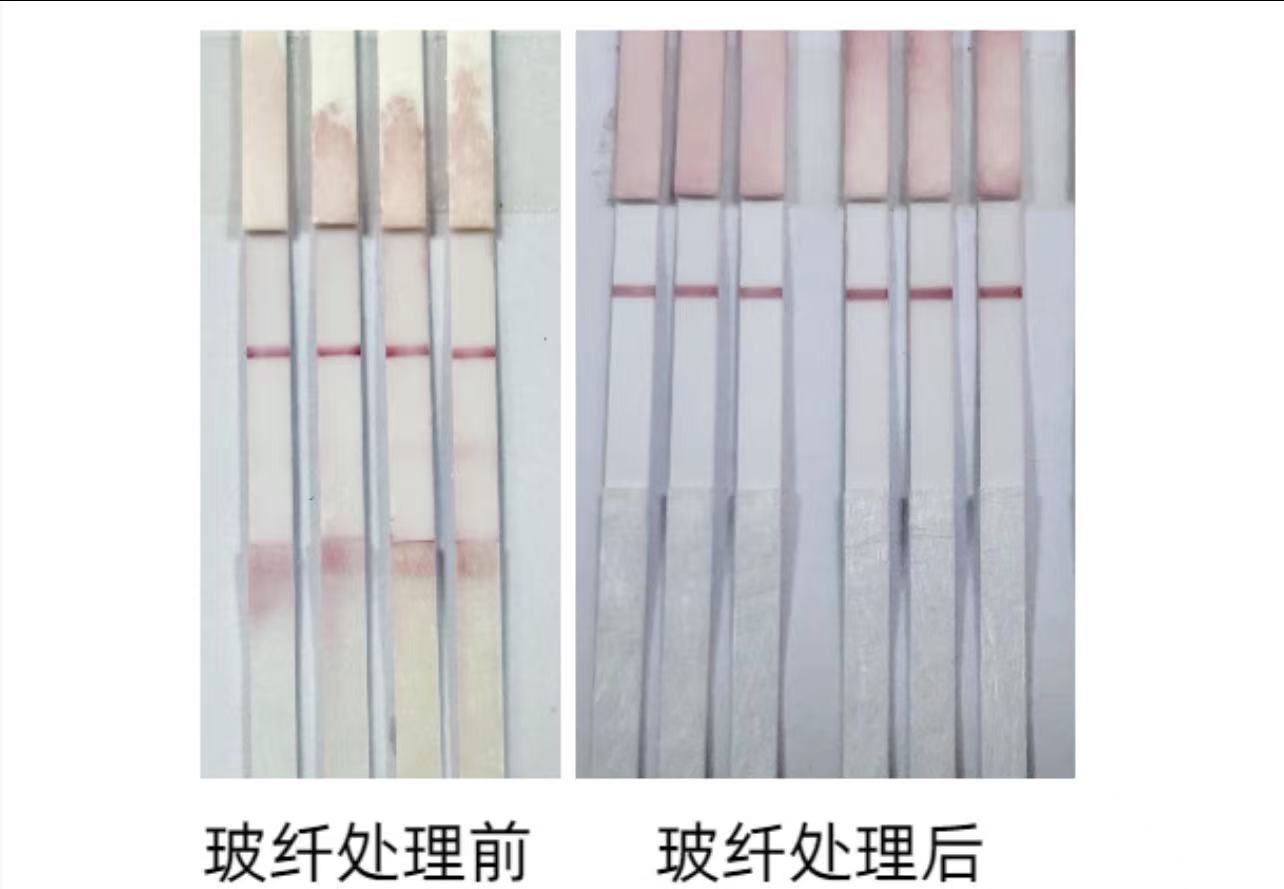

未经处理的玻纤通常存在疏水性强、蛋白非特异性吸附高等问题，必须通过系统的预处理工艺进行改性。根据生产工艺和检测需求，主要有以下处理方式：

（一）液相浸泡处理法

浸泡处理是玻纤改性的经典方法，通过固液充分接触实现材料表面的均匀修饰。

1. 处理液配方设计处理液的成分需根据检测样本类型和标记物性质进行系统优化：

• 缓冲体系：常用Tris缓冲液、硼砂缓冲液或磷酸盐缓冲液，维持反应体系的pH环境，保障抗体活性
• 表面活性剂：添加Tween-20、Triton X-100等非离子表面活性剂，改善玻纤亲水性，促进样本铺展与标记物释放
• 封闭剂：引入BSA或酪蛋白，封闭纤维表面的非特异性结合位点，降低背景信号
• 稳定剂：添加海藻糖、蔗糖等，在干燥过程中形成保护膜，维持生物活性物质构象稳定
• 防腐体系：加入叠氮钠或ProClin-300，防止微生物污染导致批间差异

2. 工艺操作要点将玻纤完全浸没于盛有处理液的平底容器中，确保液体充分浸润纤维内部。浸泡时间需根据玻纤的克重、吸水量和处理液浓度进行优化。

3. 干燥固化条件取出浸泡充分的玻纤，置于不锈钢网架上沥去多余液体，随后移入恒温干燥设备。干燥温度需平衡处理液成分的热稳定性与生产效率，通常设定在37℃。干燥时间视装载量和通风条件而定，一般需要过夜，以彻底去除水分，使功能成分牢固附着于纤维表面。

（二）精密喷涂处理法

对于需要精确控制处理液上样量或进行分区功能化修饰的场景，喷涂法展现出独特优势。

1. 喷涂液配制喷涂液的配方逻辑与浸泡液基本一致，但需特别关注溶液的均匀性和稳定性。由于喷涂过程不涉及长时间浸泡，溶液浓度可适当提高，同时需确保不含颗粒物，防止堵塞喷头。

2. 喷涂工艺控制使用自动喷膜仪进行批量处理时，需精确控制以下参数：

• 喷涂量：根据玻纤的饱和吸附容量和目标上样量，设定单位面积的喷涂体积
• 喷涂均匀性：通过调节喷头移动速度和喷雾扇面宽度，确保处理液在玻纤表面形成连续均匀的覆盖层
• 液滴状态：避免喷出大液滴造成局部堆积，影响干燥后的均一性

3. 后干燥处理喷涂后的玻纤需立即转入干燥工序，干燥条件可参考浸泡法，确保功能层充分固化。

三、处理玻纤的质量评价体系

经过处理的玻纤在投入生产前，需建立完整的质量评价体系，确保批次间稳定性：
